什么是粉煤灰？粉煤灰有哪些化學特性和物理性能？粉煤灰對混凝土行業(yè)有哪些作用效果？今天我們就一起來了解一下。粉煤灰作為一種活性礦物摻合料，由結晶體、玻璃體及少量未燃盡的炭粒組成，所含的活性組分主要是活性SiO2、Al2O3等，在水的作用下能與堿性物質或者硫酸鹽發(fā)生化學反應，生成具有膠凝性質的穩(wěn)定化合物。粉煤灰通常作為混凝土原材料的摻量使用，其組成、結構和性能的技術信息是粉煤灰混凝土有關的重要技術參數。

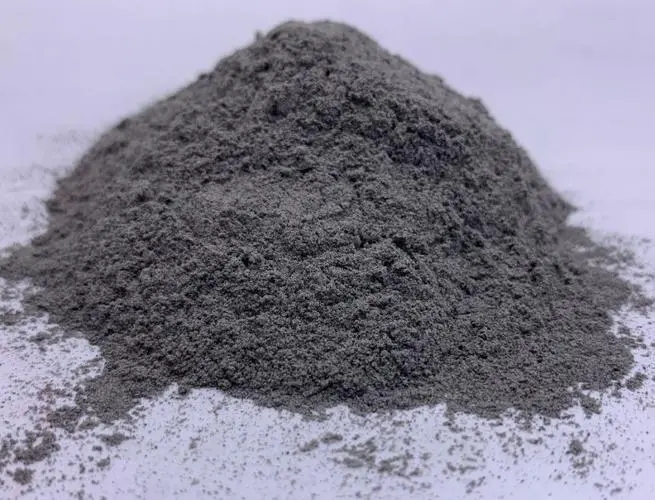

粉煤灰的外形特征,粉煤灰的外觀可以看出：粉煤灰的外觀近似于水泥的顏色，介于乳白到灰黑之間。粉煤灰的顏色是一項重要的質量指標，可以反映出含碳量的多少和差異，在一定程度上可以反映粉煤灰的細度。直觀顏色越深、粒度越細的粉煤灰，其含碳量越高。粉煤灰有低鈣粉煤灰與高鈣粉煤灰之分。粉煤灰的顏色偏黃證明為高鈣粉煤灰。高鈣粉煤灰中的游離氧化鈣含量高，體積安定性差，其抑制堿集料反應能力不及低鈣粉煤灰。低鈣粉煤灰的顏色偏灰，廣泛用于基建混凝土工程中。
粉煤灰的顆粒呈多孔型蜂窩狀，比表面積大，具有較強的吸附性能。粉煤灰在顯微鏡下的形態(tài)特征分規(guī)則與不規(guī)則兩種。粉煤灰的微觀形態(tài)：粉煤灰是由玻璃體（一般為氧化硅和氧化鋁）、晶體（一般為莫來石和石英）及少量未燃炭構成的復雜混合物。3種產物的比例與粉煤灰生產原材料及過程有關。一般情況下，玻璃體的含量大于50%。玻璃體中有光滑規(guī)則的球體形玻璃體粒子及形狀不規(guī)則少孔和多孔稀疏的球狀玻璃體等，而未燃炭多呈疏松多孔形式，它們互相交叉混合在粉煤灰中。
粉煤灰的物理特性,按粉煤灰的顆粒形貌可將粉煤灰分為：玻璃微珠、海綿狀玻璃體（包括顆粒較小、較密實、孔隙小的玻璃體和顆粒較大、疏松多孔的玻璃體）、碳粒。其中大部分是海綿狀玻璃體，顆粒分布極不均勻，必須通過研磨處理，改善其性能的差異性。粉煤灰的顆粒直徑為0.5 ～300 μm，其密度為2.0-2.9g/cm3，堆積密度為0.53-1.26 g/cm3，比表面積為900-8000cm2/g ，吸水量為90%-130% 。
粉煤灰的化學特性,粉煤灰作為一種火山灰質混合材料，由多種氧化物混合組成，主要包含O、Si、Al、Fe、Ca、Mg、S、Na、K等化學元素。粉煤灰中的SiO2含量高，高細度的SiO2具有很高的活性，即在水泥水化產物Ca(OH)2的堿性激發(fā)下，SiO2 能與Ca(OH)2迅速反應，生成水化鈣凝膠(C-S-H)，提高混凝土強度并改善混凝土性能。
由于粉煤灰成分與水泥中的主要成分差不多，所以可以用來替代混凝土中的部分水泥來達到經濟節(jié)能的目的。粉煤灰反應活性主要來自活性玻璃體SiO2和Al2O3的水化作用，在一定的堿性條件下生成具有水硬膠凝性能的化合物。
粉煤灰的適用混凝土范圍,粉煤灰的主要特點是資源多、成本低、適用范圍廣；缺點是早期強度偏低。粉煤灰可用于配制泵送混凝土、大體積混凝土、抗?jié)B混凝土、蒸養(yǎng)混凝土、地下工程混凝土、水下混凝土、抗化學侵蝕混凝土和抑制堿骨料反應混凝土等除需要早強外的各種類型混凝土。粉煤灰按質量劃分為Ⅰ級、Ⅱ級和Ⅲ級，其適用范圍如下：
（1 ）Ⅰ級粉煤灰可用于抗凍、防腐蝕等有耐久性設計要求的鋼筋混凝土和預應力混凝土結構工程。
（2 ）Ⅱ級粉煤灰廣泛用于鋼筋混凝土及素混凝土結構工程中，不宜用于預應力混凝土結構中。當Ⅱ級粉煤灰的需水量比小于100%時，可用于有抗凍、防腐蝕等有耐久性要求的混凝土。
（3 ）Ⅲ級粉煤灰主要用于C30以下的素混凝土。
粉煤灰對混凝土的影響,拌制混凝土用粉煤灰的技術要求,細度要求,細度要求用45μm的負壓篩析儀法進行，篩析時間不大于3min，標準按《水泥細度檢驗方法（GB/T1345）執(zhí)行。Ⅰ級粉煤灰細度不大于12.0%；Ⅱ粉煤灰細度不大于30.0%；Ⅲ級粉煤灰細度不大于45.0%。2018年6月1日正式實施《用于水泥和混凝土中的粉煤灰》（GB/T1596-2017），代替《用于水泥和混凝土中的粉煤灰》（GB/T1596-2005），要求Ⅱ級粉煤灰細度不大于30.0%（原為25.0%）。
粉煤灰的需水量比和燒失量不可忽視。需水量比測定試驗方法是測定試驗膠砂和對比膠砂（用0.5 ～1.0mm 的標準砂）的流動度，二者達到規(guī)定流動度范圍時的加水量之比即為粉煤灰的需水量比。
需水量比體現(xiàn)了粉煤灰對混凝土非常直觀的工作性能，以及對硬化后混凝土的強度，是粉煤灰和水的混合物達到某一流動度下所需的用水量，粉煤灰需水量越小，工程利用價值越高。
粉煤灰的燒失量
粉煤灰的燒失量即粉煤灰中未燃碳的有害成分：燒失量大多表現(xiàn)出含碳量高，用于混凝土中的粉煤灰需水量也大，配制的混凝土的工作性差，蹋損過大不利于振搗；需水量大導致混凝土的水膠比也增加，嚴重影響了粉煤灰的作用發(fā)揮，導致混凝土強度偏低；另一方面還會影響混凝土耐久性等諸多因素。《鐵路混凝土工程施工質量驗收標準》（TB10424-2018 ）中的6.2.2條明確了粉煤灰中未然燒顆粒對外加劑具有很強的吸附作用，尤其對引氣劑、凍融環(huán)境應嚴格控制粉煤灰中的燒失量，凍融破壞環(huán)境下混凝土所用粉煤灰的燒失量不宜大于3.0%。SO3、CaO 與C3A （即鋁酸三鈣）會生成鈣礬石，鈣礬石體積膨脹會導致混凝土的破壞，因此，鐵路混凝土應選擇低鈣粉煤灰。
摻加粉煤灰在混凝土中起到了和水泥類似的水化作用，從而節(jié)約了大量的水泥，還有其細度也低，節(jié)約了細骨料，降低了成本。相對于使用純水泥的混凝土，添加了粉煤灰的混凝土，由于其水化的需水量小于水泥的水化熱，從而減少了混凝土用水量和降低了熱能膨脹性。又由于粉煤灰在堿性條件下生成具有水硬膠凝性能的產物與混凝土中水泥產物交叉形成網狀結構，提高了混凝土的抗?jié)B透性能。
經濟效益也卓見成效：它的替代摻量相當于節(jié)約10% ～30% ，甚至達45%以上的水泥用量。在《普通混凝土配合比設計規(guī)程》（JGJ55-2011）中粉煤灰的影響系數明確了摻量與影響系數關系，根據設計環(huán)境及影響條件經試驗確定合理摻量。
粉煤灰對混凝土的強度影響
混凝土強度是混凝土質量的一個重要指標，粉煤灰的加入對混凝土強度影響至關重要，不摻粉煤灰與不同摻量粉煤灰C35 混凝土標準試件的抗壓強度
摻粉煤灰對混凝土的溫度影響
粉煤灰能顯著降低水泥水化產生的溫升。因為它的摻入，在保持混凝土的膠凝材料總量不變的條件下，相應降低了混凝土中的水泥用量，因而水泥的水化熱量降低，摻量越大，降低越多。盡管其本身在混凝土中將產生火山灰反應，要釋放水化熱，但是，這種反應滯后于混凝土中的水泥水化反應，而且時間也很長，其反應熱可以忽略不計。所以，粉煤灰有良好的溫峰消減效應，能減少因溫升過大造成的混凝土開裂，尤其是提高了大體積混凝土穩(wěn)定性。
粉煤灰在混凝土中的其他性能影響
粉煤灰顆粒小，可以填充到水泥顆粒中間的空隙中，使混凝土更加密實，同時由于粉煤灰二次水化作用的生成物會堵塞混凝土中的滲透通道，所以摻粉煤灰混凝土的抗?jié)B透能力增強。摻入粉煤灰的混凝土能減少Ca(OH)2的含量，有效提高抗弱酸腐蝕能力，使堿集料膨脹反應所需的水分減少，增加電阻率，抵抗鋼筋銹蝕。更多粉煤灰相關問題請咨詢河南皓泉新材料有限公司。
